Ansys EMC Plus

Platform Düzeyinde EMC Modelleme ve Simülasyon Yazılımı

Tasarım ve EMC sertifikası desteği sağlamak için büyük platformlarda EMI/EMC etkilerini analiz etmek için kablo modelleme yazılımı.

Ansys EMC Plus, EMC sertifikasını desteklemek için büyük platformlarda yıldırım kaynaklı elektromanyetik (EM) etkilerin yanı sıra uçak ve otomobil platformlarındaki kablo EMI/EMC sorunlarını analiz etmede uzmanlaşmıştır. EMC Plus, havacılık, otomotiv, askeri, petrol ve gaz, tüketici elektroniği ve enerji sektörlerindeki kablo tesisatı modelleri için sistem tasarımı değerlendirmesiyle tasarımdan doğrulamaya iş akışını destekler.

SpaceClaim’in Doğrudan Modelleyici Kullanıcı Arayüzü

Kolaylaştırılmış Kablo Odaklı İş Akışı

Kablo Kesitleri Elektrostatik Simülasyon

Hibrit İletim Hattı Donanımı

Ürün Özellikleri

Ansys EMC Plus, kablolar için EMI/EMC, karışma, ekranlama etkinliği, yıldırım çarpmaları, Yüksek Yoğunlukta Yayılan Alanlar (HIRF) ve Elektromanyetik Darbe (EMP) dahil olmak üzere sorunları modeller. Bu çözümler firmalara tasarım, validasyon ve sertifikasyon programlarında büyük maliyet avantajları sağlayacaktır.

Sonlu Fark Zaman Alanı (FDTD)

Hibrit İletim Hattı Çözümü

Ansys HPC'yi destekler

Çok Düzeyli Korumayı Destekler

Endüktans ve Direnç Simülasyonu

Ansys SpaceClaimTM Dahildir

İnce Yüzey Algoritmaları

Ansys HFSS Entegrasyonu

EMC PLUS ÖZELLİKLERİ

Sistem Düzeyinde Kablo Elektromanyetik Uyumluluğunu (EMC) ve Gerçek Dünya EMI Olaylarını Modelleyin.

Bir helikopterin kontrol sistemi veya yeni nesil bir elektrikli aracın güç dağıtım sistemi için kablo demetini tasarlarken, istenmeyen elektromanyetik sistem etkileri, uzun vadeli üretimi ve maliyet etkinliğini büyük ölçüde destekleyebilir.

Sistemlerin karmaşıklığı arttıkça, bir EMC çözümünü uygun şekilde tasarlamak ve gelecekte tasarım hatalarını azaltmak için sistem düzeyinde simülasyon giderek daha önemli hale gelmektedir. EMC Plus, tek bir kablo düzeneği, üst düzey sistem ve aradaki her sistem tasarımınızı doğrulamanıza yardımcı olabilecek birçok özelliğe sahiptir.

Ana Özellikler

İstenmeyen dahili ve harici bağlantı, test sertifikalarını önleyebilir veya engelleyebilir. EMC Plus’ın yetenekleri şunlarla başlar:

  • Ekranlama etkinliği analizi
  • Yüksek Yoğunluklu Yayılan Alanlar (HIRF) ve kablo bağlantısı
  • Kablolar arasında EMI karışması
  • Mevcut geri dönüş ağı optimizasyonu
  • Kablo sinyali bütünlüğü
  • Ekipman arayüzlerine yıldırım ve EMP bağlantısı

Işıma Yayılımı

Kullanıcıların kablolardan ve bileşenlerden kaynaklanan radyasyon nedeniyle uzayda herhangi bir yerde elektrik ve manyetik alanları hesaplamasına olanak tanıyarak ışıma yayılımı simülasyonları gerçekleştirilebilir. HFSS’ye otomatik bağlantı, paketler, PCB’ler ve antenler gibi yüksek kaliteli bileşenlerin radyasyonunun dikkate alınmasına olanak tanır.

Radyasyon Bağışıklığı

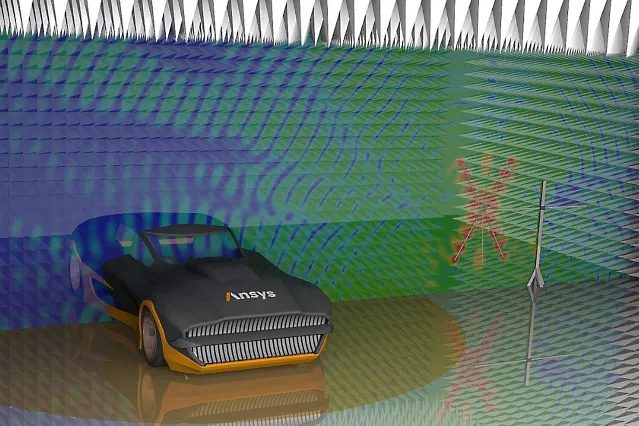

İdeal kaynaklardan veya belirli bileşenlerden gerçekçi platformlara döşenen kablolara olan bağlantı, simülasyon ortamında kolayca hesaplanabilir. Yüksek Yoğunluklu Yayılan Alanlar (HIRF) veya Elektromanyetik Darbe (EMP) gibi yayılan bağışıklık testleri, Ansys EMA3D Cable ile kolayca modellenebilir.

İletkenlik Duyarlılığı

Toplu Akım Enjeksiyonunu (BCI) kolayca kurun ve kablo demetlerinde duyarlılık testleri gerçekleştirin.

Ekranlama Etkinliği Analizi

EMC Plus, gelişmiş çözüm ağı sayesinde koruma etkinliğini hesaplamak için son derece karmaşık platformları işleyebilir.

Kablolar Arasında Karışma

İletim hattı çözücüyü kullanarak gerçek kablo demetlerinde indüklenen voltajı ve akımları hesaplayın.

Kablo Sinyal Bütünlüğü

Dijital ve analog sinyallerin kablo tanımından ve harici elektromanyetik gürültüden nasıl etkilendiğini değerlendirin.
